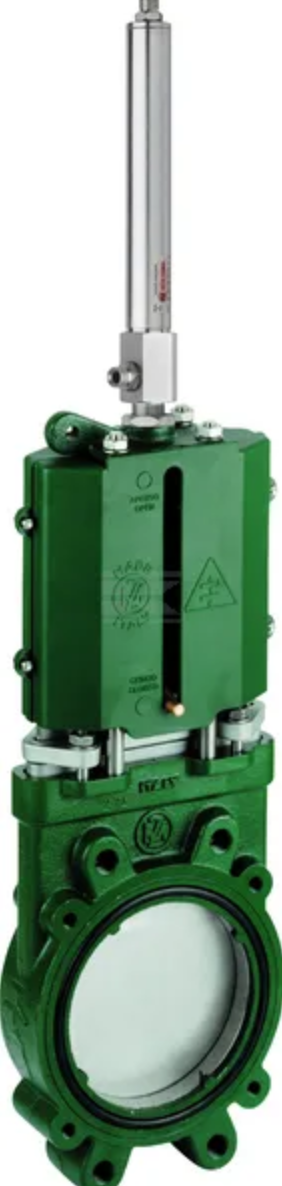

Plattglidventil 8" hydraulisk

Plattglidventil 8" hydraulisk - D Nominell diameter på genomföringshål 200 mm - D Nominell diameter på genomföringshål 8 in - Flänstyp DIN PN10 - UNI EN 1092-1 - Vikt 22,36 kg - l2 Diameter på flänskontaktens bult-/hålradie 295 mm - l1 Avstånd mellan flänsens bult-/öppning 180 mm - Diameter på flänsens 2 bult-/öppningar 20 mm - L Flänstjocklek 80 mm - F Diameter på cylinderns anslutningshål 10,5 mm - E Total bredd 257 mm - Total höjd 1023 mm - C Avstånd från genomföringshålens mittpunkt till botten 156 mm - H Vertikalt avstånd till genomföringshålens mittpunkt från spakens hål 611 mm - B Avstånd från genomföringshålens mittpunkt till spakens ände 501 mm - A Avstånd mellan spakens monteringshål (horisontellt) 90 mm - h Avstånd mellan spakens monteringshål (vertikalt)
