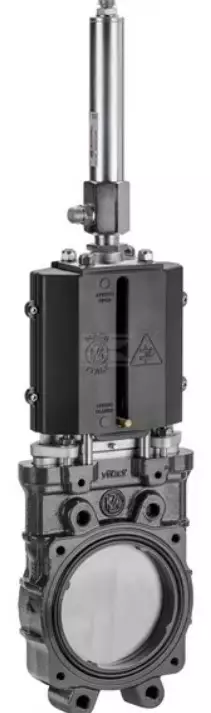

4" hydraulisk plattformventil

Plattspjällventil 4" Produktnummer ARZO0100100550 Anslutningstyp Dubbelflänsad Genomföringshålets nominella diameter 100 mm Genomföringshålets nominella diameter 4 tum Kåpans material Gjutjärn Portens material Rostfritt stål Användning/styrningstyp Hydraulisk dubbelverkande Max arbetstryck 10 bar Vattentät Ja Flödesriktningstyp Enriktad Flänsanslutningstyp DIN PN10 - UNI EN 1092-1 Vikt 10,16 kg Flänsbultarnas/hålens omloppsdiameter 180 mm Flänsboltarnas/hålen avstånd 150 mm Fläns 2 bulta/hål diameter 16 mm Flänsbultarnas/hålen gängdiameter M12 Flänsens tjocklek 50 mm Cylinderanslutningshål diameter 10,5 mm Total bredd 173 mm Total höjd 727 mm C.Genomföringshålets mittpunkt avstånd från botten 104 mm H.Genomföringshålets mittpunkt vertikalt avstånd från spakens hål 430 mm B.Genomföringshålets mittpunkt avstånd från spakens ände 331 mm ASpaken installationshål avstånd (horisontellt) 63 mm hSpaken installationshål avstånd (vertikalt) 99 mm
